這篇文章樂中環保來為大家講解一下水處理sbr工藝流程，也就是間歇式活性污泥法處理系統，簡稱SBR。

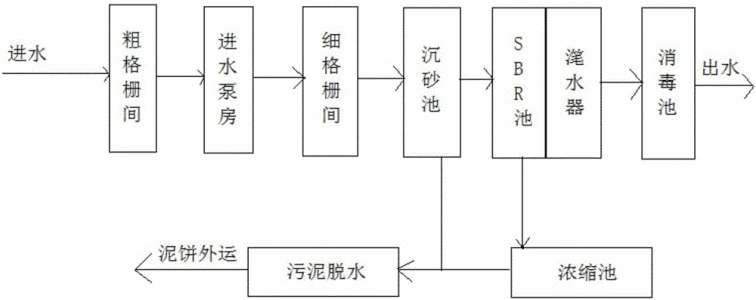

一、水處理sbr工藝流程介紹，污水處理sbr是什么意思

SBR是序批式活性污泥法的簡稱，是一種按間歇曝氣方式來運行的活性污泥污水處理技術。它的主要特征是在運行上的有序和間歇操作，SBR技術的核心是SBR反應池，該池集均化、初沉、生物降解、二沉等功能于一池，無污泥回流系統。尤其適用于間歇排放和流量變化較大的場合。

二、 水處理sbr工藝流程各工序的運行情況

1.進水階段：在進水階段，可以只進水不曝氣（攪拌或者不攪拌），也可以邊進水邊曝氣方式運行，前者稱為限制性曝氣，后者成為非限制性曝氣（見03講）。

2.反應階段：進水階段之后是反應階段。微生物在生長和對基質的利用，在進水階段也在進行。所以進水階段應該被看做是“進水+反應”階段，反應在進水階段結束后繼續進行。

3.沉淀階段：沉淀有兩個作用：澄清出水達到排放要求和保留微生物以控制SRT。剩余污泥可以在沉淀階段結束時排除，類似于傳統的連續處理工藝，或者剩余污泥可以在反應階段結束時排出。

4.排水階段。

5.閑置階段：為了提高每個運行周期的靈活性，閑置階段對于多池SBR系統尤其重要，他可以協同進行幾個操作已達到最佳處理效果。閑置階段的長度也可以根據系統的需要而變化。閑置階段之后就是新一輪的進水階段，新一輪物質循環就啟動了。

三、SBR工藝設計計算

《室外排水設計規范》對于SBR工藝有5條條文規定，涉及到SBR反應器的設計計算，是案例計算中的?？键c(diǎn)，并且這5條條文規定涉及到了SBR案例計算中的一些細碎的關鍵節點，例如SBR的流量選擇，是按照平均日還是最高日最高時等等，所以需要重點掌握，至少要熟悉這幾條內容在規范中的位置，在考試時能夠快速定位。

（1）條文6.6.34規定：SBR反應池宜按平均日污水量設計；SBR反應池前、后的水泵、管道等輸水設施應按最高日最高時污水量設計。

（2）條文6.6.35規定：SBR反應池的數量宜不少于2個。這在相應條文說明中給出了解釋?zhuān)碛墒?/span>SBR工藝構造簡單，只有一個池子，按時序周期運行，一天分為幾個周期，每個周期中的不同時段依次進水、反應、沉淀、排水周而復始。由于進水不連續，而總的來水是連續不斷的，所以通常設2個或2個以上的池子以保證進水的連續性，再有從考慮到清洗和檢修等情況，SBR反應池的數量不宜少于2個。但水量較小（小于500m3/d）時，設2個反應池不經濟，或當投產初期污水量較小、采用低負荷連續進水方式時，可建1個反應池。

（3）條文6.6.37規定：污泥負荷的取值，以脫氮為主要目標時，宜按本規范表6.6.18的規定取值；以除磷為主要目標時，宜按本規范6.6.19的規定值取值；同時脫氮除磷時，宜按本規范表6.6.20的規定取值（因?yàn)?/span>SBR也屬于活性污泥法，所以其同樣適用活性污泥法的設計數據）。

（4）條文6.6.36規定：SBR反應池容積，可按下列公式計算（重點?。?/span>

對于這個公式，需要注意的有7點：

-Q的意義，按照我們的一般理解，肯定要把Q當成設計流量來帶入的，其實這里面的Q指的是每個周期進水量，并非設計流量。

-按照公式6.6.36求出來的容積V應為SBR池的有效容積。

-SBR的總?cè)莘e=有效容積+死水容積+超高容積。

-SBR反應池的超高一般取0.5~1.0m。

-SBR的有效容積指的是反應池最高水位和最低水位之間的容積。

-死水容積指的是排水最低水位以下容積部分，保留一部分微生物量的容積。

-SBR池有效容積V和進水Q的關系是什么？如果Q是單個池子的每周期進水量，則求出的V是單個池子的容積，如果Q代入的是每組全部池子每周期的進水量，則求出的V就是每組全部池子的總?cè)莘e。

（5）條文6.6.39規定：SBR工藝各工序的時間，宜按下列規定計算（重點?。?/span>

-進水時間：可按下列公式計算：tF=t/n，其中tF為每池每周期所需要的進水時間；t為一個運行周期需要的時間；n為每個系列反應池個數。

-反應時間，可按下列公式計算：tR=24?So?m/1000?Ls?X，其中m為充水比，m=Q/V，也即周期進水量與反應池容積的比值，當僅需除磷時宜為0.25~0.5，需要脫氮時宜為0.15~0.3。實際上這個公式就是按照公式6.6.36推導出來的。

-沉淀時間ts宜為1h。

-排水時間tD宜為1.0~1.5h。

-一個周期所需時間可按下列公式計算：t=tR+ts+tD+tb，式中tb為閑置時間。

對于本條條文的具體解釋?zhuān)梢詤⒖家韵抡f(shuō)明：

SBR工藝是按周期運行的，每個周期包括進水、反應（厭氧、缺氧、好氧）、沉淀、排水和閑置五個工序，前四個工序是必須工序，閑置工序根據時間周期可有可無。而進水時間tF指開始向反應池進水至進水完成的一段時間，在此期間可根據具體情況進行曝氣（好氧反應）、攪拌（厭氧、缺氧反應）、沉淀、排水或閑置。若一個處理系統有n個反應池，連續將污水流入各個池內，依次對各池污水進行處理，假設在進水工序不進行沉淀和排水，一個周期的時間為t，則進水時間應為t/n。

充水比m的含義是每個周期進水體積與反應池容積之比。充水比的倒數-1，可以理解成回流比，即R=(1/m)-1;充水比小，相當于回流比大，要取得較好的脫氮效果，充水比要小，但充水比過小，反而不利。閑置不是一個必須的工藝，可以省略。在閑置期間，根據處理要求，可以進水、好氧反應、非好氧反應以及排除剩余污泥等。閑置時間的長短由進水流量和各工序的時間安排等因素決定。

限制曝氣式SBR和非限制曝氣式SBR

對于這兩種SBR區別，就看在進水階段，是否同時曝氣，假如在進水階段同步曝氣的話，就是非限制曝氣式，假如在進水階段不曝氣的話，就是限制曝氣式。

四、總結

其實對于SBR工藝來說，就注意5大點即可，如下：

1.SBR反應池按平均日污水量設計，且不設置初沉池和二沉池；

2.SBR反應池容積計算（公式中的Q不是設計流量！）；

3.SBR反應時間的計算；

4.充水比m；

5.SBR反應池個數計算（n=t/tF）。
